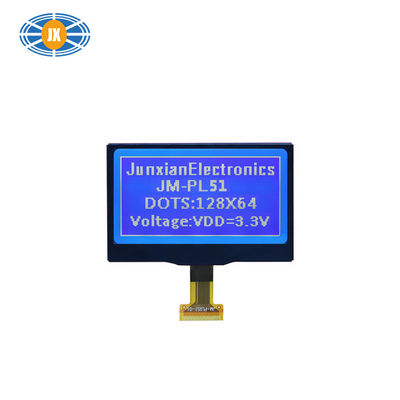

Özel ve OEM 3.2-inç Monochrome LCD Ekranı 128×64 Pixel LCD Modülü ile ST7567S Sürücü IC Destekler LCD üreticisinden SPI
1.Tanımlama ve İlke
COG Dot Matrix Display, nokta-matris tarzı ekranlar için Chip-on-Glass (COG) ambalajlama yöntemini kullanan bir çeşit ekran teknolojisini ifade eder.
İlke
Matris olarak düzenlenmiş bir dizi pikselden oluşur ve her piksel bağımsız olarak farklı renkler veya gri ölçek seviyeleri göstermek için kontrol edilebilir.Bu piksellerin açıklık ve aydınlık durumunu kontrol ederek, çeşitli görüntüler, metinler ve grafikler sunulabilir.
2.ÜrünAna Özellikler ve Avantajlar
(1) Yüksek Açıklık Görsel Performansı
3128×64 piksel çözünürlüğü olan 2 inçlik tek renkli LCD, endüstriyel, tıbbi ve tüketici uygulamalarında hassas bilgi gösterimi için keskin metin ve grafik sunar.
STN / FSTN pozitif görüntüleme modu, düşük piksel çaprazını ve çeşitli ortamlarda güvenilir görünürlük sağlayan istikrarlı optik performansı sağlar.
(2) Entegre Sürücü ve Esnek Bağlantı
Dahili ST7567S sürücü IC, SPI seri arayüzünü (4 satırlı) ve 6800/8080 paralel arayüzlerini destekler.Hızlı geliştirme için mikro denetleyici ile sorunsuz entegrasyon ve verimli veri iletişimi sağlayan.
(3) Kompakt ve ince tasarım
Ultra kompakt boyutlar (76.00×47.90×2.8mm) ve büyük görsel alan (72.0×39.5mm) ince cihazlarda ekran sahasını en üst düzeye çıkarır.
COG (Chip-On-Glass) teknolojisi kalınlığı azaltır ve entegrasyon yoğunluğunu arttırır, giyilebilir cihazlar ve el cihazları gibi yer kısıtlı uygulamaları için idealdir.
(4) Güvenilir Arkaplan Işığı ve Düşük Güç
150cd/m2 parlaklık ile seçilebilir LED beyaz/sarı arka ışık, düşük ışık koşullarında net görünürlük sağlar; görüntüleme renk seçenekleri (mavi/gri) okunabilirliği artırır.
Düşük güçlü 3.3V DC çalışması, pil ile çalışan cihazlar için uygun enerji tüketimini en aza indirir.
(5) Endüstriyel derecede dayanıklılık
Geniş çalışma sıcaklık aralığı (-20 °C'den +70 °C'ye) ve depolama sıcaklığı (-30 °C'den +80 °C'ye) zorlu ortamlara dayanır.
Uzun arka ışık ömrü (40.000+ saat) uzun süreli kullanım için sürdürülebilir güvenilirliği sağlar.
(6) Sertifikalı Uygunluk ve Kalite
ISO9001: 2015 (GB/T19001-2016) tutarlı kalite kontrolü için sertifikalandırılmıştır.
- Tamamen RoHS ve REACH uyumlu, küresel piyasalar için sıkı çevresel standartları karşılamak.
3Ürünün teknik parametreleri
| Anahtar kelimeler: |
3.2 inçlik tek renkli LCD ekran |
| Karar: |
128×64 piksel |
| LCD arayüzü: |
6800/8080/4-LINE |
| LCD Boyutu: |
76.00X47.90X2.8mm |
| Görsel alan: |
72.0X39.5mm |
| Kontrol sürücüsü: |
ST7567S |
| Yüzey Parlaklığı: |
150 cd/m2 |
| Çalışma sıcaklığı: |
- 20°C+70°C |
| Depolama sıcaklığı: |
-30°C+80°C |
| Ekran Tipi: |
STN/FSTN |
| Perspektifler: |
6.0'CLOCK |
| Sürüş voltajı: |
3.3V |
| LED ömrü: |
40,000 saat |
| Arka ışık: |
LED beyaz / sarı |
| Görüntüleme Rengi: |
Mavi/ gri |
| Sertifika: |
GB/T19001-2016/IS09001:2015 |
| Uygunluk: |
REACH ve RoHS uyumlu |

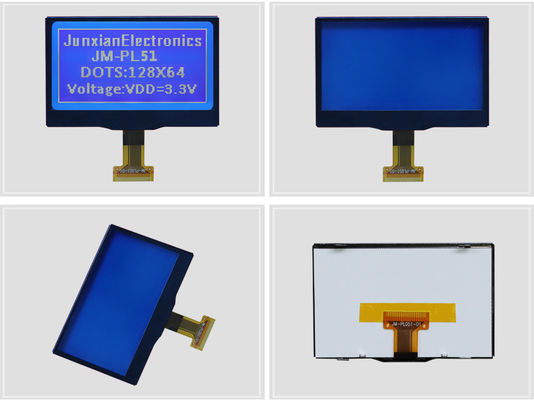

4Ürün ayrıntıları:
PS:Bu 3.2 inçlik Monochrome LCD ekran standart parametrelerle sipariş edilebilir.Farklı özelliklerimiz var.3.2 inç.COG tek renkli LCD monitörü,Eğer diğer boyutlara veya özelleştirilmiş ürünlere ihtiyacınız varsa, lütfen bizimle iletişime geçin ve ilgili çizimler sağlayın.
5. Uygulama alanları
İşte bu COG Dot Matrix Display'in bazı uygulama alanları:
Endüstriyel ve Otomasyon: Kontrol panelleri, PLC arayüzleri, fabrika ekipmanları monitörleri.
Tıbbi cihazlar: Taşınabilir teşhis araçları, hasta monitörleri, fitness izleyicileri.
Tüketici Elektronikleri: E-Okurlar, Akıllı Ev Ekranları, Dijital Saatler, POS Terminalleri.
Otomobil ve Havacılık: Tablo göstergeleri, aviyonik ekranlar, araç teşhisleri.
Giyilebilir teknoloji: Akıllı saatler, sağlık monitörleri, kompakt IoT cihazları.
Araçlama: Laboratuvar ekipmanları, ölçüm cihazları ve analiz aletleri.
Neden JUNXian'ı seçtin?
2005 yılında kurulan Junxian, önde gelen bir LCD ekran üreticisidir. Deneyimli mühendis ve profesyonellerden oluşan ekibimiz kapsamlı bir LCD ürün yelpazesi sunar.Ayrıca özel ihtiyaçlarınıza göre tasarlanmış LCD ve dokunmatik ekranlar için özel çözümler de sunuyoruz..
1Doğrudan kaynak fabrika, profesyonel ekip ve rekabetçi fiyatlar
Kendi fabrikamız hem ürün kalitesini hem de üretim hızını garanti eder. Ürün geliştirme sürecini hızlandırmak için hızlı prototip oluşturma sağlayabiliriz.Teknik destek ekibimiz size yardımcı olmaya her zaman hazırdır., tasarımdan uygulanmaya kadar sorunsuz bir deneyim sağlamak.
2.Özel LCD Ekranları ve CTP Entegre Modülleri
20 yıllık üretim mükemmelliği ile, tamamen entegre kapasitif dokunmatik panelleri (CTP) içeren modeller de dahil olmak üzere, 0.96 inçten 15.6 inç'e kadar gelen özel LCD ekranlar üretmede uzmanlaştık.Profesyonel yeteneklerimiz kritik bileşenlerin sonundan sonuna kadar özelleştirilmesini sağlar.: FPC tasarımı, arka ışık malzemeleri, PCBA kartı ve ekran modu,ect;teknik özelliklerinizle sorunsuz uyum sağlama.
3Sıkı kalite kontrolü
Kaynak malzemelerden son denetime kadar her aşamada sağlam kalite kontrol süreçleri üstün performans ve dayanıklılığı garanti eder.
4. Sertifikalar ve Onurlar
GB/T19001 - 2016/IS09001:2015 sertifikasına sahibiz ve her ürünün kalitesinin endüstri standartlarını aştığını garanti ediyoruz.
5Hızlı Teslimat ve Küresel Hizmet
Hızlı iş akışları ve esnek üretim, dünya çapında bir lojistik ağı tarafından desteklenen hızlı sipariş dönüşümünü sağlar.
20 yıllık tecrübemizle sadece tedarikçi değiliz!JUN XianYenilikçi ortaklarınız.
Özel LCD çözümleri, hızlı örnekler ve uzman desteği almak için şimdi bizimle iletişime geçin ve vizyonunuzu hayata geçirmeye izin verin!
