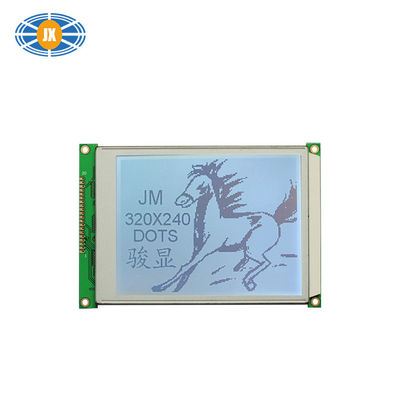

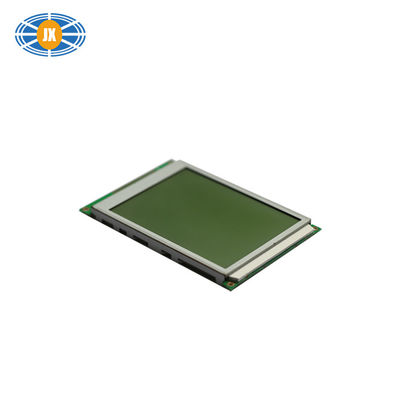

Module LCD monochrome personnalisé 5,7 pouces 320×240 disponible avec un fond jaune-vert et du texte noir
Description :
Le JM320240A-GSBLWFA5 est un module LCD monochrome 320×240 conçu pour des performances fiables dans diverses applications.

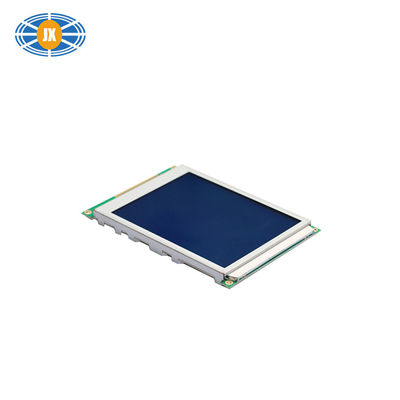

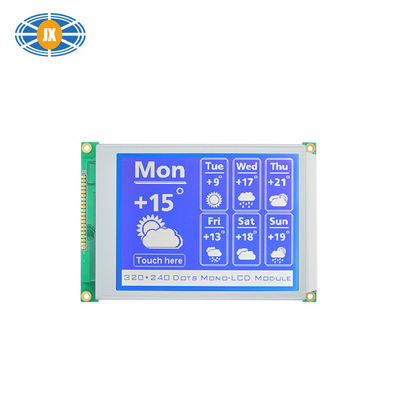

Doté d'un type LCD STN (Bleu) transmissif/négatif et prenant également en charge l'affichage FSTN positif-réflectif, il offre des options de visibilité flexibles pour répondre aux différents besoins environnementaux. Le module prend en charge les interfaces MCU de la série 8080/6800 et est piloté par le contrôleur RA8835, assurant la compatibilité avec les systèmes de microcontrôleurs standard.
1. Spécifications et caractéristiques du produit
(1) Principales spécifications :
Taille de l'écran : 320 x 240 points avec une taille de point de 0,33 x 0,33 mm et un pas de 0,36 x 0,36 mm.
Dimensions mécaniques : 160,00 (L) × 109,00 (L) × 11,00 (H) mm, avec une zone de visualisation de 122,00 × 92,00 mm.
Paramètres électriques : Fonctionne à VDD=5,0 V (alimentation du système) et VOP=24,0 V (pilote LCD), avec une plage de température de fonctionnement de -20 °C à 70 °C et une plage de température de stockage de -30 °C à 80 °C.
Rétroéclairage : Rétroéclairage LED blanc monté sur le côté (VDD=5,0 V, IDD=180 mA), offrant une luminance de 90 à 220 Cd/m².
(2) Caractéristiques personnalisables :

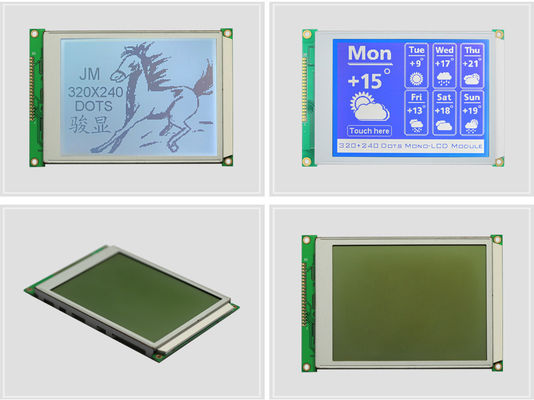

Options de couleur : Disponible avec un fond jaune-vert et du texte noir, un fond bleu et du texte blanc, et un fond gris et du texte noir pour répondre aux différents besoins de conception.
Conception robuste : Conçu pour résister aux environnements industriels avec des performances stables sur toutes les plages de température.
2. Paramètres techniques du produit
| Mots-clés : |
Écran LCD monochrome de 5,7 pouces |
| Résolution : |
320×240 pixels |
| Taille de l'écran LCD : |
160,0x109,0x11,0 mm |
| Zone visuelle : |
122,0x92,0 mm |
| Pilote de contrôle : |
RA8835 |
| Luminance de surface : |
haute luminosité |
| Température de fonctionnement : |
-20℃～＋70℃ |
| Température de stockage : |
-30℃～＋80℃ |
| Type d'affichage : |
STN/bleu |
| Tension d'alimentation : |
5V/3.3V |
| Durée de vie des LED : |
40 000 heures |
| Rétroéclairage : |
Lumière blanche LED |
| Couleur d'affichage : |
bleu |
| Certificat : |
GB/T19001-2016/IS09001:2015 |
| Conformité : |
Conforme REACH et RoHS |
3. Produit en détail :
PS :Cet écran LCD graphique de 5,7 pouces et 320×240 pixels est disponible à la commande avec des paramètres standard. Nous proposons également des modules LCD monochromes 320×240 pixels dans diverses spécifications pour répondre aux différents besoins des clients.Si vous avez besoin d'autres tailles ou de produits personnalisés, vous pouvez également nous contacter et fournir les dessins pertinents. Nous acceptons les services personnalisés et le traitement OEM.
4. Domaines d'application
Voici les domaines d'application recommandés pour l'écran LCD graphique :
Panneaux de contrôle industriel et instrumentation
- Appareils médicaux et moniteurs de soins de santé
- Systèmes de contrôle de maison intelligente/bâtiment intelligent
- Systèmes embarqués et appareils IoT
- Équipement portable et appareils électroniques portables
- Tableaux de bord automobiles et écrans de véhicules
- Électronique grand public (par exemple, appareils électroménagers, machines de point de vente)
