OEM & Custom 240×64 Punkte Monochrom LCD Modul mit robustem Design
Das für Zuverlässigkeit und Vielseitigkeit konzipierte JM24064A-GSBLWFA5 ist ein 240×64-Punkt-Matrix-LCD-Modul, das ideal für industrielle und eingebettete Anwendungen geeignet ist.mit einem STN-Panel (Super Twisted Nematic) mit negativem Anzeigemodus, bietet es scharfe Bilder in drei anpassbaren Farbkombinationen: gelb-grüner Hintergrund mit schwarzem Text, blauer Hintergrund mit weißem Text und grauer Hintergrund mit schwarzem Text,Erfüllung verschiedener ästhetischer und Sichtbarkeitsanforderungen.
1. Produktspezifikationen und Merkmale
(1) Hauptmerkmale:
Bildschirmtyp: 240×64 Punkte, STN (blau), Übertragbar/Negativ
Blickrichtung: 18 Uhr (von unten nach oben)
Hintergrundbeleuchtung: weiße seitliche LED, 5,0V Stromversorgung, 200mA Strom
Schnittstelle: 8-Bit-Datenbus MCU-Schnittstelle, kompatibel mit T6963C Treiber-IC
Abmessungen: 180 × L × 65 × W × 13,5 × H mm, mit einer Sichtfläche von 132 × 39 mm
Betriebstemperatur: -20°C bis 70°C; Lagerung: -30°C bis 80°C
Stromversorgung: Logische (VDD): 4,5 V/5,5 V; LCD-Treiber (VOP): 12,3 V/13,3 V (temperaturabhängig)
(2) Kernmerkmale:
Hoher Kontrast und Lesbarkeit: Die STN-Technologie gewährleistet eine klare Sichtbarkeit unter verschiedenen Lichtverhältnissen, die durch eine verstellbare Hintergrundbeleuchtungsstärke verbessert wird.
Robustes Design:Konstruiert, um industriellen Umgebungen mit großer Temperatur-/Feuchtigkeitsverträglichkeit (20~90% RH bei < 40 °C) standzuhalten.
Flexible Integration:8-Bit-Parallelschnittstelle ermöglicht eine nahtlose Verbindung mit Micro Steuerungen, unterstützt durch detaillierte Zeitdiagramme und Befehlssätze (z. B. automatisches Lesen/Schreiben, Cursorsteuerung).
Dauerhafter Bau:Verstärkte Leiterplatten und antistatisches Design minimieren Betriebsrisiken mit strengen Qualitätsstandards für die Fehlerverträglichkeit (z. B. ≤0,25 mm Flecken).
2. Technische Produktparameter
| Schlüsselwörter: |
5.2 Zoll Dot-Matrix-LCD mit monochromen Zeichen |
| Die Entschließung: |
240 × 64 Pixel |
| LCD-Größe: |
180.0 × 65.0 × 13.0 mm |
| Sichtbereich: |
132.0×39.0 mm |
| Fahrer der Steuerung: |
RA6963C |
| Oberflächenleuchtigkeit: |
200cd/m2 |
| Betriebstemperatur: |
- 20°C+70°C |
| Lagertemperatur: |
- 30°C+80°C |
| Anzeigetypen: |
blaue Membran/gelbgrüne STN |
| Antriebsspannung |
5.0V |
| Lebensdauer der LED: |
40,000 Stunden |
| Hintergrundbeleuchtung: |
LED-Weißlicht/gelblich-grün |
| Anzeigfarbe: |
Blau/gelbgrün |
| Bescheinigung: |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Anlage, bei der die Anlage errichtet wurde.2015 |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |

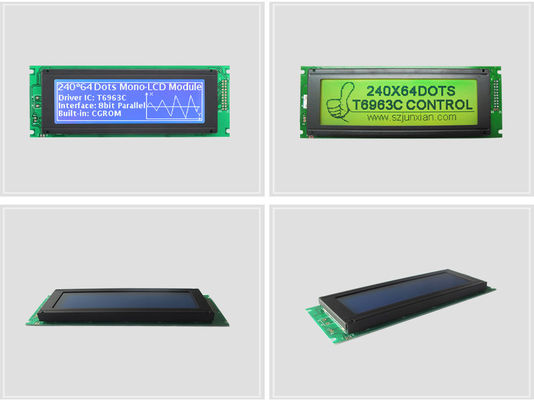

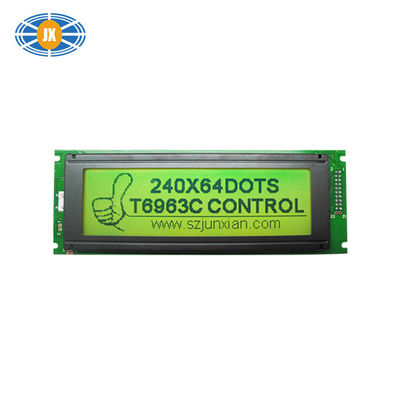

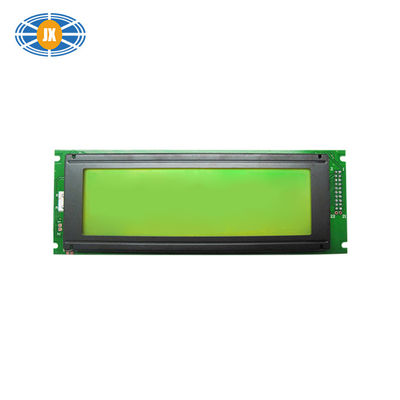

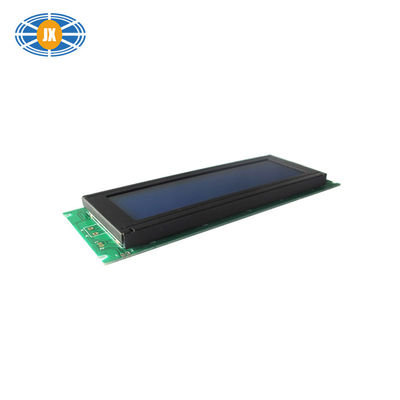

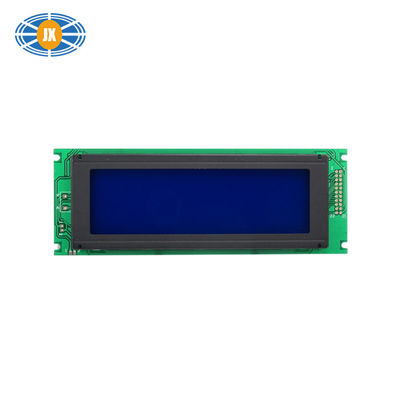

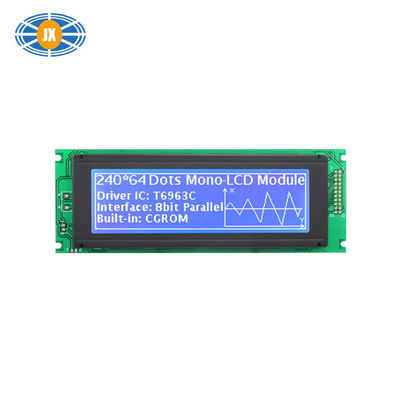

3. Produkt in Einzelheiten:
PS:Dieses 5,2-Zoll 240×64-Punkte-LCD-Display ist mit Standardparametern bestellbar.Wir bieten auch 240×64 Punkte Monochrome LCD Modul in verschiedenen Spezifikationen, um unterschiedliche Kundenbedürfnisse zu erfüllen.Wenn Sie andere Größen oder kundenspezifische Produkte benötigen, können Sie uns auch kontaktieren und relevante Zeichnungen liefern.
4. Anwendungsbereiche
Hier sind die empfohlenen Anwendungsbereiche für das Graphic LCD Display:
Industrielle Steuerungen und Instrumente
- Medizinische Geräte und Gesundheitsmonitore
- Smart Home/Smart Building Steuerungssysteme
- Eingebettete Systeme und IoT-Geräte
- Handgeräte und tragbare Elektronik
- Automobil-Dashboards und Fahrzeuganzeigen
- Verbraucherelektronik (z. B. Geräte, POS-Maschinen)
Warum JUNXian wählen?
Junxian wurde 2005 gegründet und ist ein führender Hersteller von LCD-Displays. Unser Team aus erfahrenen Ingenieuren und Fachleuten bietet eine umfassende Palette von LCD-Produkten.Wir bieten auch maßgeschneiderte Lösungen für LCDs und Touchscreens, die auf Ihre individuellen Bedürfnisse zugeschnitten sind.
1Direkt aus der Fabrik, professionelles Team und wettbewerbsfähige Preise
Unsere eigene Fabrik gewährleistet sowohl die Produktqualität als auch die Produktionsgeschwindigkeit. Wir können schnell Prototypen erstellen, um Ihren Produktentwicklungsprozess zu beschleunigen.Unser technisches Support-Team ist immer bereit, Ihnen zu helfen., um ein reibungsloses Erlebnis von der Konzeption bis zur Umsetzung zu gewährleisten.
2.Benutzerdefinierte LCD-Displays und CTP-integrierte Module
Mit 20 Jahren Fertigungsexzellenz sind wir auf die Herstellung von kundenspezifischen LCD-Displays spezialisiert, die sich von 0,96 bis 15,6" erstrecken, einschließlich Modelle mit voll integrierten kapazitiven Touch-Panels (CTP).Unsere professionellen Fähigkeiten ermöglichen die End-to-End-Anpassung kritischer Komponenten: FPC-Kabel, Hintergrundlichtmaterialien, PCBA-Boards und Anzeigemodus, etc., um eine nahtlose Anpassung an Ihre technischen Spezifikationen zu gewährleisten.
3Strenge Qualitätskontrolle
Robuste Qualitätskontrollverfahren in allen Phasen von den Rohstoffen bis zur Endkontrolle gewährleisten eine überlegene Leistungsfähigkeit und Haltbarkeit.
4. Zertifikate und Auszeichnungen
Wir sind Inhaber des Zertifikats GB/T19001 - 2016/IS09001:2015 und stellen sicher, dass die Qualität jedes Produkts die Industriestandards übertrifft.
5. Schnelle Lieferung und weltweiter Service
Rationalisierte Arbeitsabläufe und flexible Produktion ermöglichen eine schnelle Auftragsabwicklung, unterstützt durch ein weltweites Logistiknetzwerk.
Mit 20 Jahren Erfahrung sind wir nicht nur Lieferanten!JUN Xianist Ihr Innovationspartner.
Kontaktieren Sie uns jetzt, um maßgeschneiderte LCD-Lösungen, schnelle Proben und fachkundigen Support zu erhalten, und lassen Sie uns Ihre Vision zum Leben erwecken!
Bitte beachten Sie
Alle Fotos auf dieser Seite sind authentisch. Aufgrund von Lichtveränderungen, Schießwinkeln und Display-Auflösungen können jedoch leichte chromatische Abweichungen auftreten.
Wir unterstützen das ProduktAnpassungs-SerVerfehlungen undOEM- und ODM-Dienstleistung.Bitte kontaktieren Sie unser professionelles Kundenservice-Team, bevor Sie eine Bestellung aufgeben, um die Produktspezifikation in Einzelheiten zu bestätigen.
