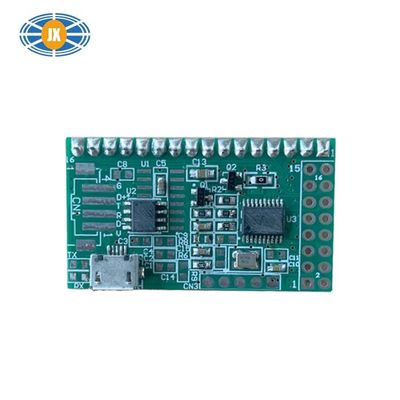

Kundenspezifische Zeichen-LCD-Module passend für UART/RS232/USB-LCD-Schnittstellen CH204-Serien-Zeichen-Steuerplatine
1. Definition
Ein Zeichen-LCD (Liquid Crystal Display)-Modulist ein Anzeigegerät, das zur Anzeige alphanumerischer Zeichen, Symbole und einfacher Icons entwickelt wurde. Es verwendet vordefinierte Zeichenmuster, die in seinem Speicher gespeichert sind, um textbasierte Informationen zu bilden, die typischerweise in Zeilen und Spalten angeordnet sind. Im Gegensatz zu Grafik-LCDs konzentrieren sich Zeichen-LCDs auf die Darstellung von Text und nicht auf komplexe Bilder oder Grafiken.
2.Produktmerkmale und Vorteile
(1) Vielfältige Zeichenkonfigurationen:

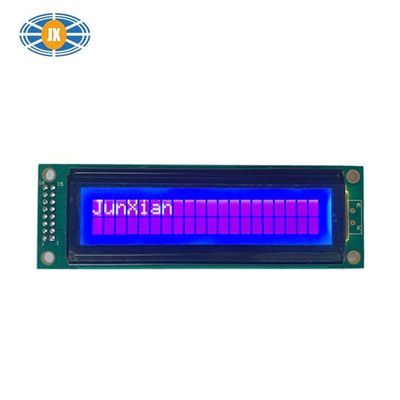

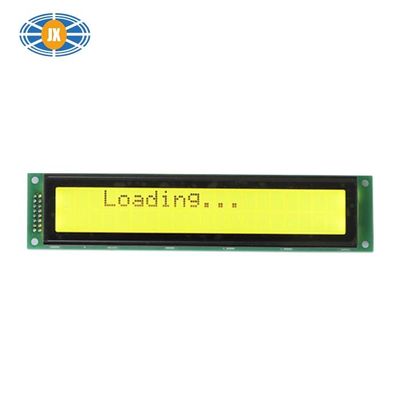

Die CH204A-Serie ist mit einer breiten Palette von Zeichen-LCD-Modulen erhältlich, darunter 82, 122, 162, 202, 204 und 402 Optionen. Dies ermöglicht es Benutzern, das am besten geeignete Modul entsprechend ihren spezifischen Anforderungen an die Zeichenanzeige auszuwählen, sei es für einfache Textaufforderungen oder komplexere Datenpräsentationen.
(2) Umfangreiche Kommunikationsschnittstellen:
Es unterstützt gängige Schnittstellen wie UART (TTL), RS232 und USB (CDC_ACM, ohne dass ein Treiber benötigt wird). Darüber hinaus bietet es anpassbare Optionen wie RS485 und CAN. Diese umfangreiche Auswahl an Schnittstellen gewährleistet eine nahtlose Integration in verschiedene Systeme, sei es in industriellen Steuerungssystemen, eingebetteten Geräten oder Unterhaltungselektronik, wodurch Kompatibilitätsprobleme vermieden werden.
(3) Flexible Eingangsanschlüsse:
Es stehen mehrere Eingangsanschlussoptionen zur Verfügung, darunter PH2.0, USB-Micro und USB-TYPEC. Diese Flexibilität erleichtert den Anschluss des Moduls an verschiedene Stromquellen und Datenübertragungsleitungen, vereinfacht den Installationsprozess und passt sich an verschiedene Hardwareumgebungen an.
(4) Softwaregesteuerte Anzeigeeinstellungen:
Benutzer können die Helligkeit der Hintergrundbeleuchtung und den LCD-Kontrast über Software steuern. Diese Funktion ermöglicht es dem Modul, sich an unterschiedliche Lichtverhältnisse anzupassen, sei es in einer hell beleuchteten Industrie-Werkstatt oder in einem schwach beleuchteten Gehäuse eines eingebetteten Geräts, wodurch jederzeit eine klare Textanzeige gewährleistet wird.
(5) Speicherfunktion für dauerhafte Einstellungen:
Das Modul verfügt über eine Speicherfunktion, die Startoberflächenzeichen und benutzerdefinierte Zeichen (0-8 Zeichen) auch bei ausgeschaltetem Gerät speichern kann. Dies bedeutet, dass die Anzeigeeinstellungen nicht jedes Mal neu konfiguriert werden müssen, wenn das Gerät eingeschaltet wird, was die Effizienz des Geräte-Starts und -Betriebs verbessert.
(6) Vielseitige Befehlssteuerung:
Es unterstützt Funktionen wie automatischen Zeilenumbruch, Cursor-Einstellung (Unterstreichung, blinkender Block) und Cursorverschiebung sowie die Steuerung von Escape-Zeichen. Diese Funktionen bieten große Flexibilität für die Textformatierung und dynamische Anzeige und sind ideal für Anwendungen, die eine interaktive Textausgabe erfordern, wie z. B. Benutzeroberflächen in eingebetteten Systemen.
(7) Breite Systemkompatibilität:
Die CH204A-Serie ist mit der seriellen Kommunikation in Linux- und Windows-Systemen sowie mit Python-Drittanbieter-Kompilierungsplattformen kompatibel. Diese weitreichende Kompatibilität ermöglicht es Entwicklern, ihre bevorzugten Programmierumgebungen zu verwenden, wodurch die Lernkurve verkürzt und der Entwicklungsprozess beschleunigt wird.
(8) Starke elektromagnetische Verträglichkeit (EMV):
Mit einer EFT-Bewertung von > ±4KV und einer ESD-Bewertung von > ±15KV verfügt das Modul über eine starke Störfestigkeit. Es kann stabil in elektromagnetisch gestörten Umgebungen wie Industriefabriken oder in der Nähe von Hochspannungsgeräten betrieben werden und gewährleistet so eine zuverlässige Leistung.
(9) Stromsparender Betrieb:
Das Modul arbeitet mit 5 V bei einem Stromverbrauch von nur 5 mA. Diese stromsparende Funktion macht es für batteriebetriebene Geräte oder Anwendungen geeignet, bei denen Energieeffizienz oberste Priorität hat, und trägt dazu bei, die Akkulaufzeit tragbarer Geräte zu verlängern.
4. Technische Produktdaten
| Schlüsselwörter: |
CH204-Serien-Zeichen-Steuerplatine |
| Auflösung: |
anpassbar |
| LCD-Schnittstelle: |
UART/RS232/USB |
| LCD-Größe: |
anpassbar |
| Sichtbereich: |
anpassbar |
| Steuertreiber: |
USB MICRO |
| Oberflächenleuchtdichte: |
100 cd/m2 |
| Betriebstemperatur: |
-20℃～＋70℃ |
| Lagertemperatur: |
-30℃～＋80℃ |
| Anzeigetyp: |
STN/blau |
| Treiberspannung: |
5,5 V |
| LED-Lebensdauer: |
40.000 Stunden |
| Hintergrundbeleuchtung: |
LED gelb-grün, weiß, orange, blau, rot |
| Anzeigefarbe: |
gelb-grün, blau, grau |
| Zertifikat: |
GB/T19001-2016/IS09001:2015 |
| Konformität: |
REACH & RoHS-konform |

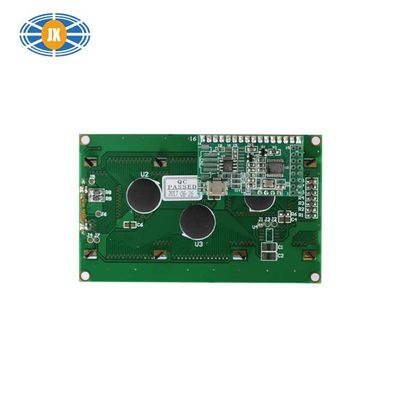

5. Produktdetails:
PS: Diese CH204-Serien-Zeichen-Steuerplatinen unterstützen kundenspezifische Anpassungen, bitte zögern Sie nicht, uns zu kontaktieren oder relevante Zeichnungen bereitzustellen.
6. Anwendungsbereiche
Hier sind die empfohlenen Anwendungsbereiche für die Zeichen-LCD-Module:
(1) Industrielle Steuerungssysteme:
In industriellen Bedienfeldern machen die starke EMV-Leistung, die vielfältigen Kommunikationsschnittstellen und die flexible Befehlssteuerung des Moduls es zu einer ausgezeichneten Wahl für die Anzeige von Echtzeitdaten, Systemstatus und Betriebshinweisen. Es kann der rauen elektromagnetischen Umgebung in Fabriken standhalten und eine stabile Kommunikation mit verschiedenen Industriesteuerungen gewährleisten.
(2) Eingebettete Geräte:
Für eingebettete Systeme, die mit Linux-, Windows- oder Python-Plattformen entwickelt wurden, sind die Systemkompatibilität und der stromsparende Betrieb des Moduls sehr attraktiv. Es kann zur Anzeige von Systeminformationen, Benutzeroberflächen oder Diagnosemeldungen in Geräten wie Smart-Home-Controllern, IoT-Sensoren und kleinen industriellen eingebetteten Geräten verwendet werden.
(3) Unterhaltungselektronik:
In Unterhaltungselektronikprodukten wie tragbaren Geräten, digitalen Assistenten oder kleinen Haushaltsgeräten können der geringe Stromverbrauch, die flexiblen Eingangsanschlüsse und die einstellbaren Anzeigeeinstellungen des Moduls eine klare Textanzeige ermöglichen und gleichzeitig Energie sparen und sich an verschiedene Nutzungsszenarien anpassen.
(4) Automatisierungstechnik:
In Automatisierungstechnik wie CNC-Maschinen, Roboterbedienfeldern oder Fließbandmonitoren können die Befehlssteuerungen des Moduls für die Textformatierung und dynamische Anzeige verwendet werden, um Betriebsanweisungen, Fehlermeldungen und Produktionsdaten anzuzeigen und so die Benutzerfreundlichkeit und Wartbarkeit der Geräte zu verbessern.
(5) Medizinische Geräte (mit entsprechenden Anforderungen):
In einigen medizinischen Geräten, die eine einfache Textanzeige erfordern, wie z. B. Patientenmonitore (zur Anzeige grundlegender Parameter) oder medizinische Testgeräte (zur Anzeige von Ergebnissen), können die Zuverlässigkeit, der stromsparende Betrieb und die klare Anzeige des Moduls die grundlegenden Anzeigeanforderungen erfüllen, vorausgesetzt, dass das Gesamtdesign und die behördlichen Anforderungen des Geräts erfüllt werden.
